Проект КМ соорружения 20х40 стена 7,8 м
Нагрузки: снег - 4, ветер в вариациях - 1 и 3
Проектируем с тщательной проработкой и оптимизацией конструктивных элементов
Расчёт нагрузок и КМ(РД) сооружения 20х40
Описание
Назначение сооружения — ангар, складское сооружение, производственный корпус.

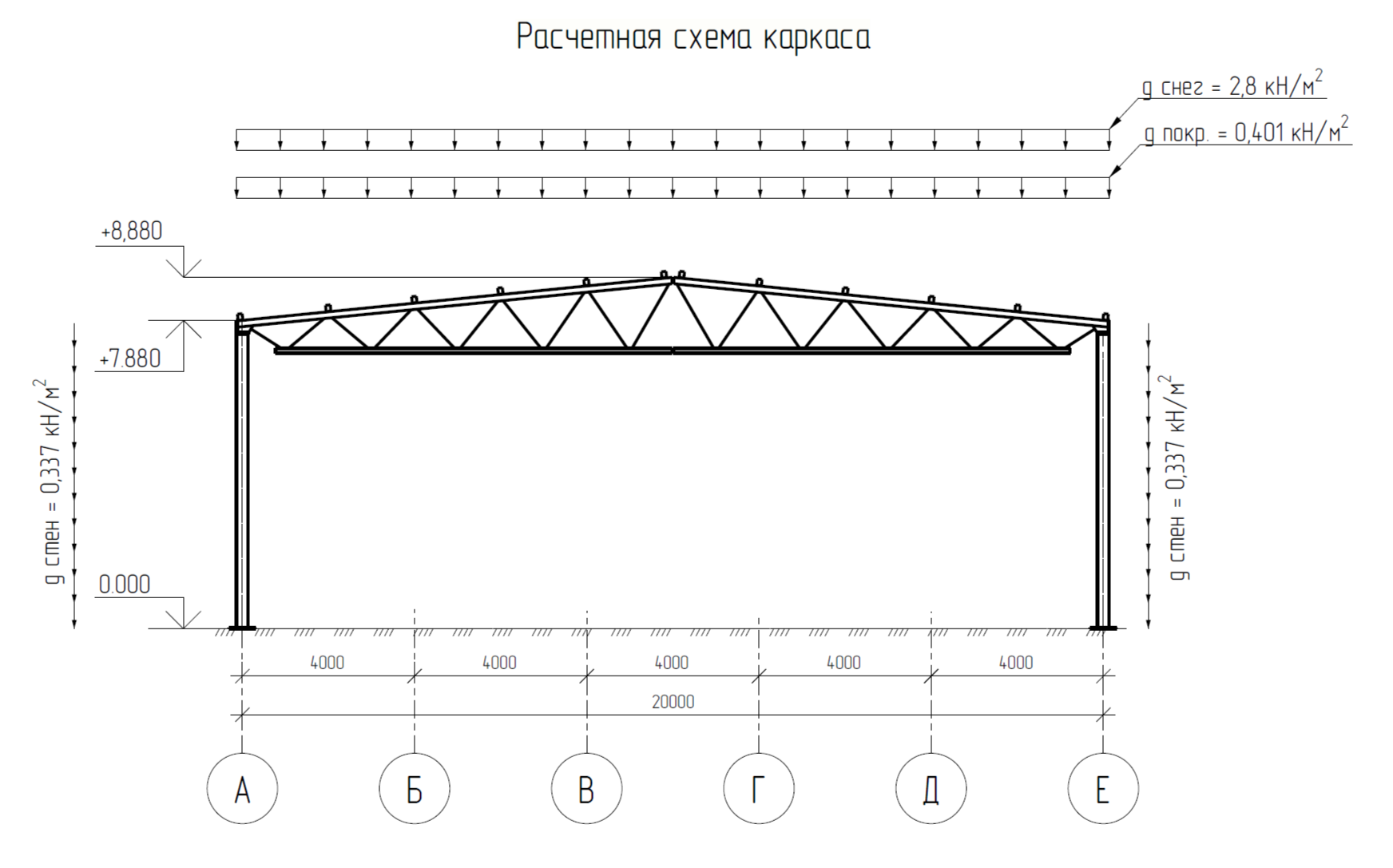

Сооружение в осевых размерах 20 м х 40м х h 9м.
Высота до нижнего пояса ферм кровли — 7м.
Высота колон до ферм кровли 7,55м.
Шаг ферм – 4м.

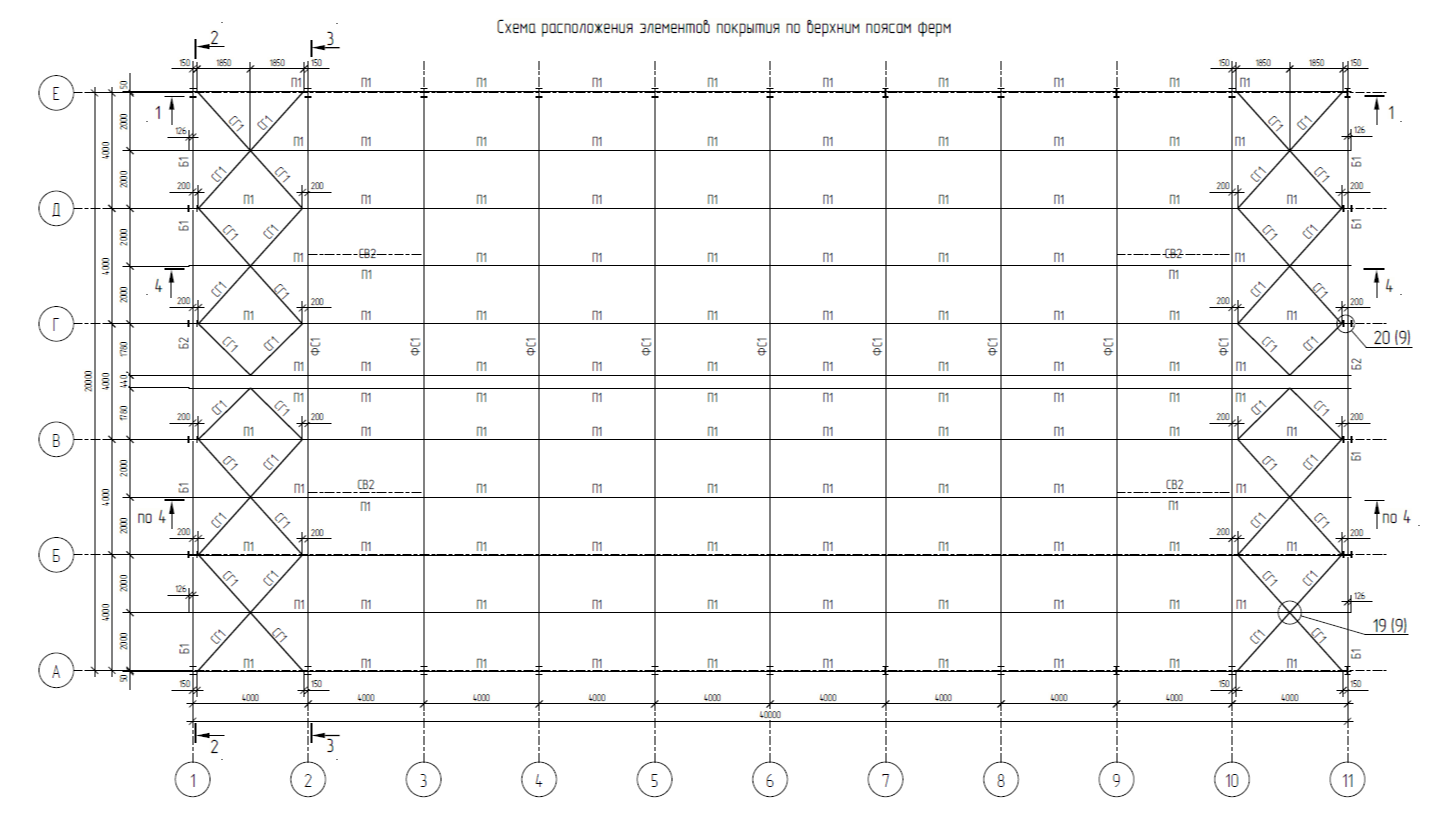

Основной шаг прогонов принят 2,0 м.
В торце здания устанавливается несущий фахверк, состоящий из колонн и балок, шаг колонн 4,0 м. Геометрическая неизменяемость колонн фахверка в плоскости торцевой стены обеспечивается системой вертикальных связей и
распорок, из плоскости – жесткой заделкой колонн в фундамент.
Стеновое ограждение из сэндвич-панелей горизонтальной раскладки.
Ограждающие конструкции крепятся к основным колоннам каркаса и к колоннам несущего фахверка.
Колонны запроектированы из широкополочного двутавра 30Ш1 по ГОСТ 35087-2024, балки покрытия из широкополочного двутавра 20Ш1 по ГОСТ 35087-2024. Верхний пояс стропильной фермы и прогоны запроектированы из прямоугольной трубы 160х120х5 по ГОСТ 30245-2003, нижний пояс из квадратной трубы 120х5 по ГОСТ 30245-2003, элементы решетки фермы из квадратной трубы 80х4 по ГОСТ 30245-2003.
Вертикальные связи по колоннам запроектированы из квадратных труб 120х5, 80х4 по ГОСТ 30245-2003, распорки и горизонтальные связи покрытия запроектированы из квадратной трубы 80х4 по ГОСТ 30245-2003. Все конструкции здания запроектированы из стали С255-4, за исключением поясов стропильных ферм, запроектированных из стали С355-5. Стали приняты согласно таблицам 3, 4 и 5 ГОСТ 27772-2021
Характеристики
Нормативное давление ветра – 0,23 кПа для I-го района согласно СП 20.13330.2016 «Нагрузки и воздействия».
Нормативное значение веса снегового покрова на 1 м² горизонтальной поверхности земли – 1,5 кПа для III-го района согласно СП 20.13330.2016 «Нагрузки и воздействия».
Температура наружного воздуха наиболее холодных суток обеспеченностью 0,98 – минус 33 оС;
обеспеченностью 0,92 – минус 30 оС согласно СП 131.13330.2020.
Температура наиболее холодной пятидневки обеспеченностью 0,98 – минус 28 оС;
обеспеченностью 0,92 – минус 25 оС согласно СП 131.13330.2020
Состав:
- Расчёт нагрузок (Лира 10)
- КМ — конструкции металлические — стадия РД
К проекту прилагаются:
Расчётная модель в формате FEP, модели металлокаркасов в Формате IFC и DWG.
Стоимость всех разделов:
75 000 руб.
Указанные цены на готовые проекты не имеют отношения к разработки нового проекта и не являются расценками на проектирование. Стоимость разработки нового проекта согласовывается индивидуально. Проекты унифицированы не полностью и не являются типовыми. Перед приобретением проконсультируйтесь со специалистом.
